CALCOLATORE SEZIONE CAVI ELETTRICI
Programma per calcolare la sezione dei cavi elettrici di impianti elettrici in CORRENTE CONTINUA in base a distanza, potenza e caduta di tensione.
Distanza totale del cavo (andata + ritorno automatico)
Potenza massima dell'utenza o somma delle utenze
12V per sistemi camper, 24V per sistemi nautici
Max 0,5V per utenze critiche, 1V per illuminazione
RISULTATI CALCOLO
SEZIONE CAVO CONSIGLIATA
-
CORRENTE CALCOLATA
-
SEZIONE TEORICA
-
CADUTA EFFETTIVA
-
CADUTA PERCENTUALE
-
COME FUNZIONA IL CALCOLO
Formula utilizzata: S = (2 × L × I × ρ) / ΔV
• S = sezione cavo (mm²) • L = lunghezza cavo (m)
• I = corrente (A) = Potenza / Voltaggio
• ρ = resistività rame (0,0175 Ω×mm²/m) • ΔV = caduta ammessa (V)
AVVERTENZE IMPORTANTI
• Usa sempre la sezione immediatamente superiore a quella calcolata
• Per inverter aggiungi il 20-30% di margine per i picchi di spunto
• Considera le protezioni (fusibili/interruttori) appropriate
• Temperature elevate richiedono il declassamento della portata
• Per installazioni permanenti consulta sempre un elettricista qualificato
GUIDE UTILI

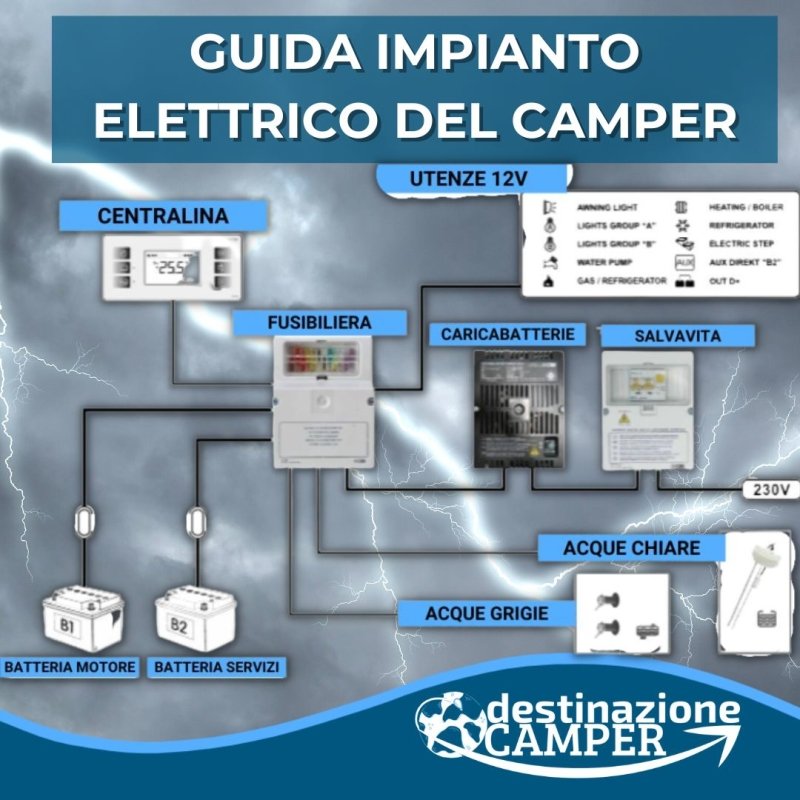

Guide al funzionamento e alla costruzione dell'impianto elettrico del camper
