VICTRON ENERGY - BMV 702

Prezzo di listino: €299,99
Prezzo di listino
Prezzo scontato: €299,99

SOLITAMENTE ARRIVA IN 5 GIORNI

COLORE: GRIGIO

BLUETOOTH SÌ NO

SCATOLA DI MONTAGGIO SÌ NO

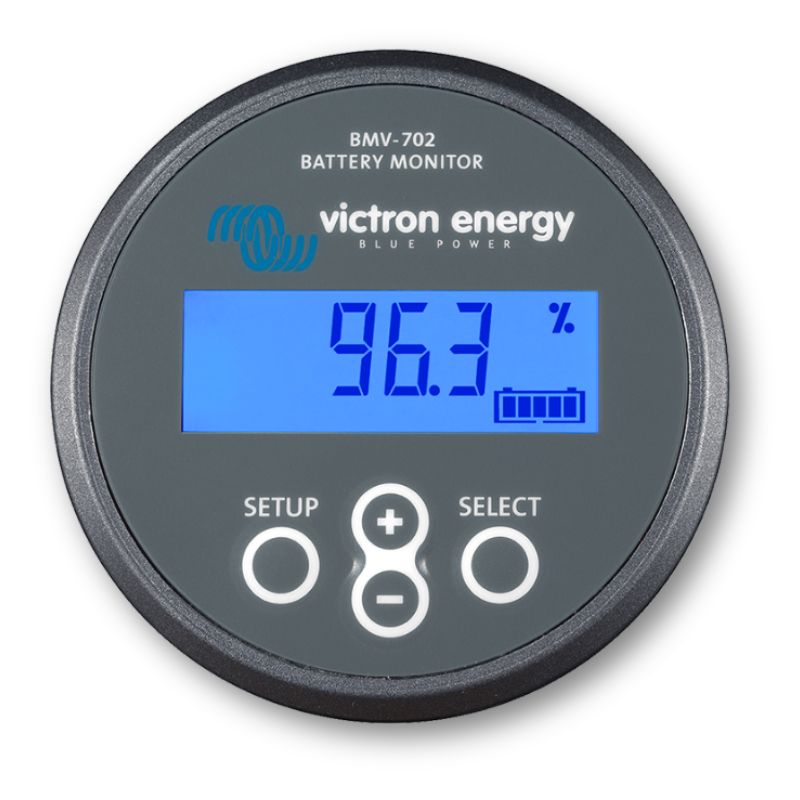

display collegato a uno shunt da 500A che misura tensione e corrente della BATTERIA e ne calcola stato di carica, amperora consumati, potenza e autonomia residua
entrata ausiliaria configurabile per monitorare la tensione di una seconda batteria come la BATTERIA MOTORE, la deviazione del punto medio di un banco in serie oppure la temperatura con il sensore opzionale
i valori si leggono e le impostazioni si modificano direttamente dai quattro pulsanti dell'unità di testa, senza altri dispositivi
la app VictronConnect per Android, iOS, macOS e Windows si collega via Bluetooth con il dongle VE.Direct, via USB con l'interfaccia dedicata oppure da remoto tramite un dispositivo GX e il portale VRM
relè programmabile da 60V / 1A per gestire carichi in uscita o l'avvio di un GENERATORE, con soglie basate su stato di carica, tensione principale, tensione ausiliaria, temperatura o deviazione del punto medio
segnala con cicalino, retroilluminazione lampeggiante e icona a display gli allarmi di tensione principale e ausiliaria, stato di carica, temperatura e squilibrio del banco batterie
memorizza la cronologia del banco batterie: scarica più profonda, scarica media, cicli di carica, amperora accumulati, tensioni minima e massima anche sull'ingresso ausiliario
adatto a batterie piombo-acido, AGM, GEL e LITIO: coefficiente di Peukert, tensione caricata e corrente di coda si impostano in base alla chimica
lo shunt si collega al display con un cavo RJ12 da 10m e si può sostituire con modelli fino a 9.999A e 75mV spostando il circuito stampato

Scheda tecnica

Alimentazione: da 6,5 a 95V (DC)
Corrente assorbita: <4 mA (retroilluminazione spenta)
Tensione entrata ausiliaria: da 6,5 a 95V (DC)
Capacità batteria impostabile: da 1 a 9.999Ah
Risoluzione misura corrente: 0,01A (10 mA)
Risoluzione misura tensione: 0,01V
Risoluzione amperora: 0,1Ah
Risoluzione stato di carica: 0,1%
Risoluzione autonomia residua: 1min
Precisione misura corrente: 0,4%
Precisione misura tensione: 0,3%
Precisione misura temperatura: ±1°C (con sensore opzionale)
Intervallo di misura della temperatura: da -20 a +50°C (con sensore opzionale)
Relè: 60V / 1A, normalmente aperto, funzionamento invertibile
Porta dati: VE.Direct
Temperatura di esercizio: da -40 a +50°C
Temperatura di stoccaggio: da -40 a +60°C
Montaggio unità di testa: a incasso su pannello

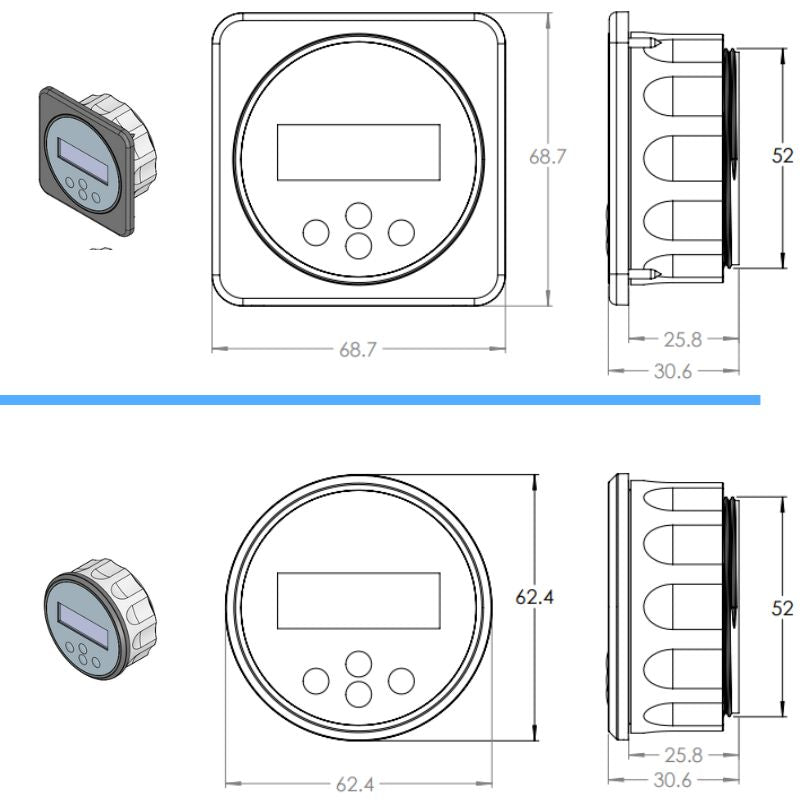

Mascherina anteriore: 69 × 69mm
Diametro frontale: 63mm
Corpo unità di testa: 52mm di diametro, 31mm di profondità
Protezione unità di testa: IP55

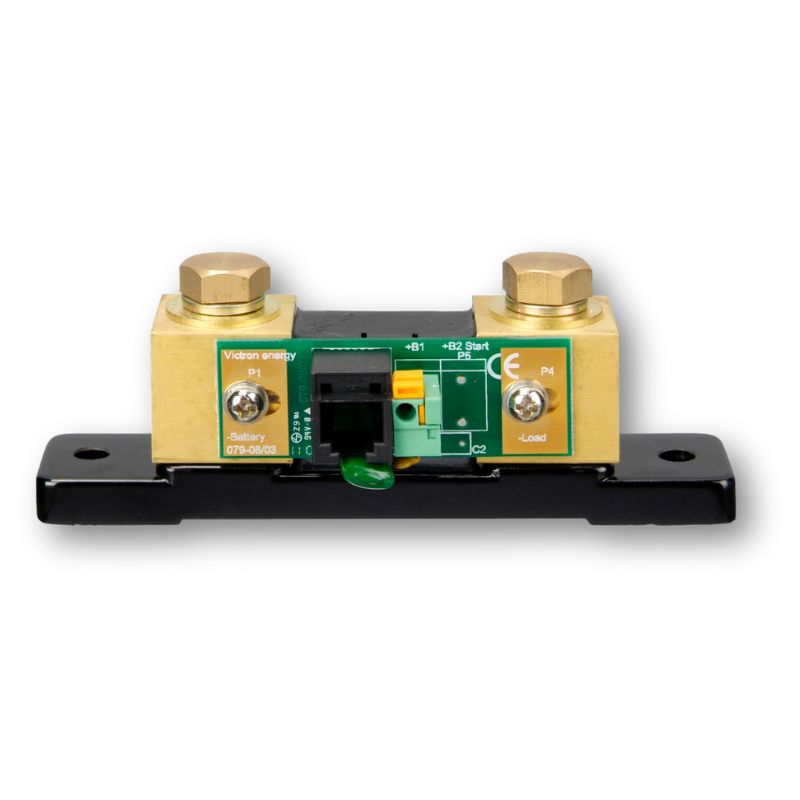

Shunt in dotazione: 500A / 50mV
Shunt massimo impostabile: 9.999A / 75mV

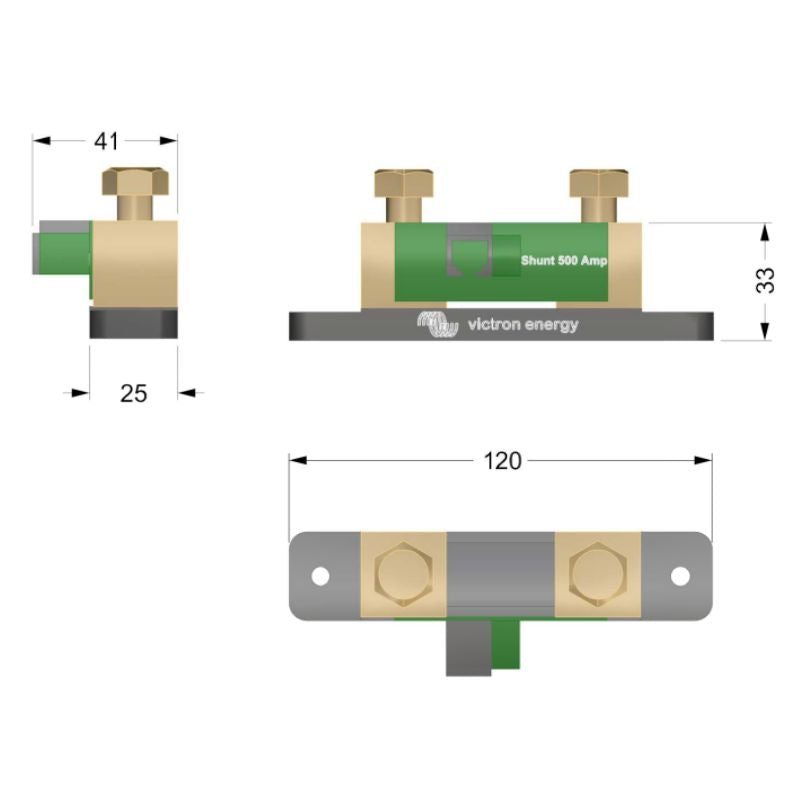

Dimensioni shunt: 120 × 41 × 33mm (larghezza × profondità × altezza)
Fori di montaggio shunt: 2 da 5,5mm
Bulloni shunt: M10
Protezione shunt: IP21
Normative: EN 60335-1, EN 55014-1, EN 55014-2, ECE R10-4, EN 50498

Configurazione	Dongle Bluetooth	Carcassa a parete	Collegamento alla app	Montaggio display
BASE	non incluso	non inclusa	USB o dispositivo GX	a incasso su pannello
+ DONGLE	incluso	non inclusa	Bluetooth, USB o dispositivo GX	a incasso su pannello

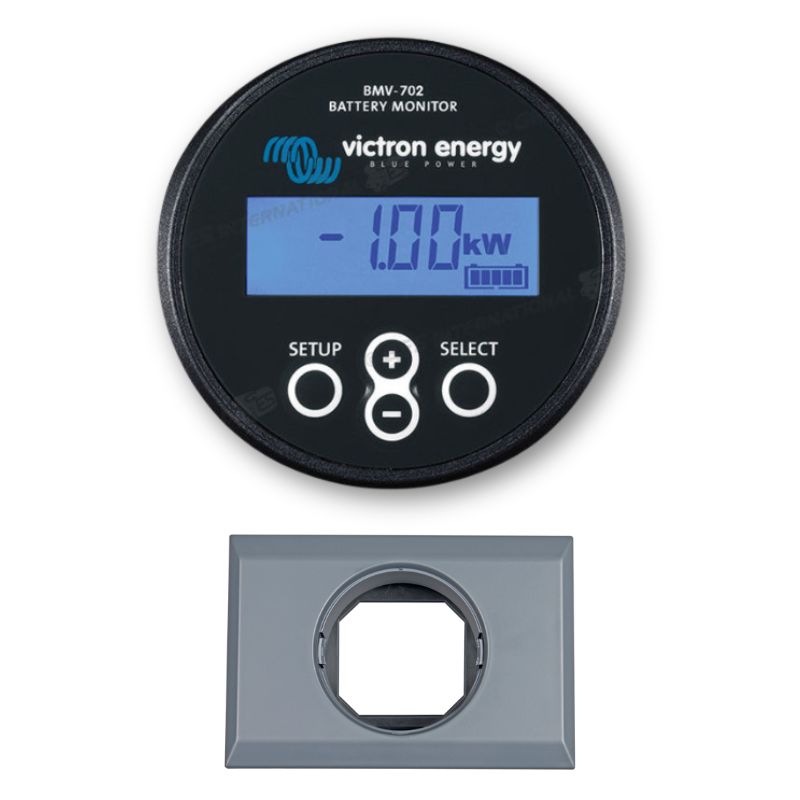

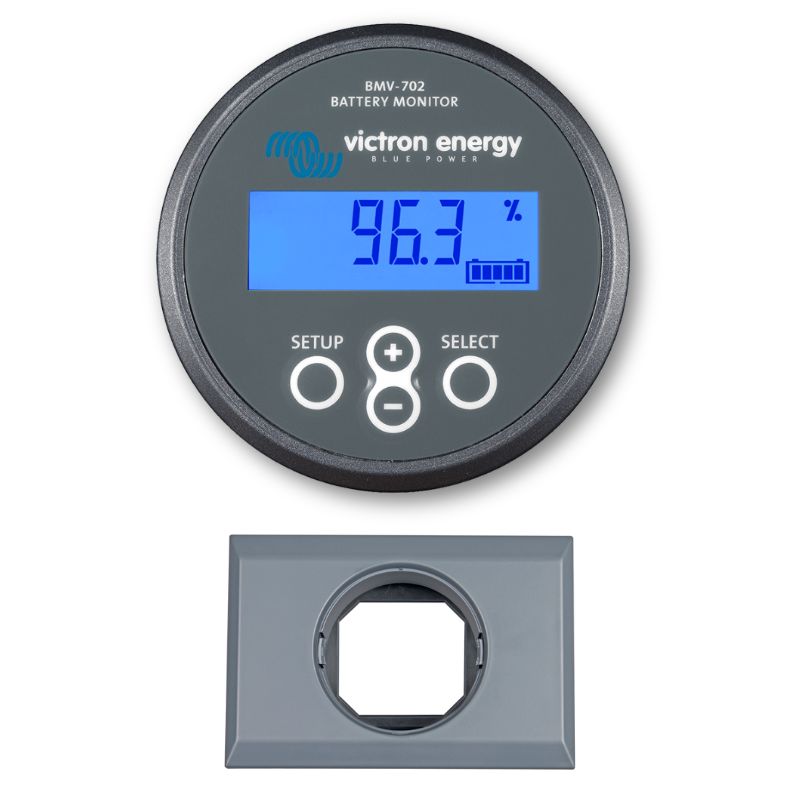

+ CARCASSA	non incluso	inclusa	USB o dispositivo GX	a incasso su pannello o a vista a parete

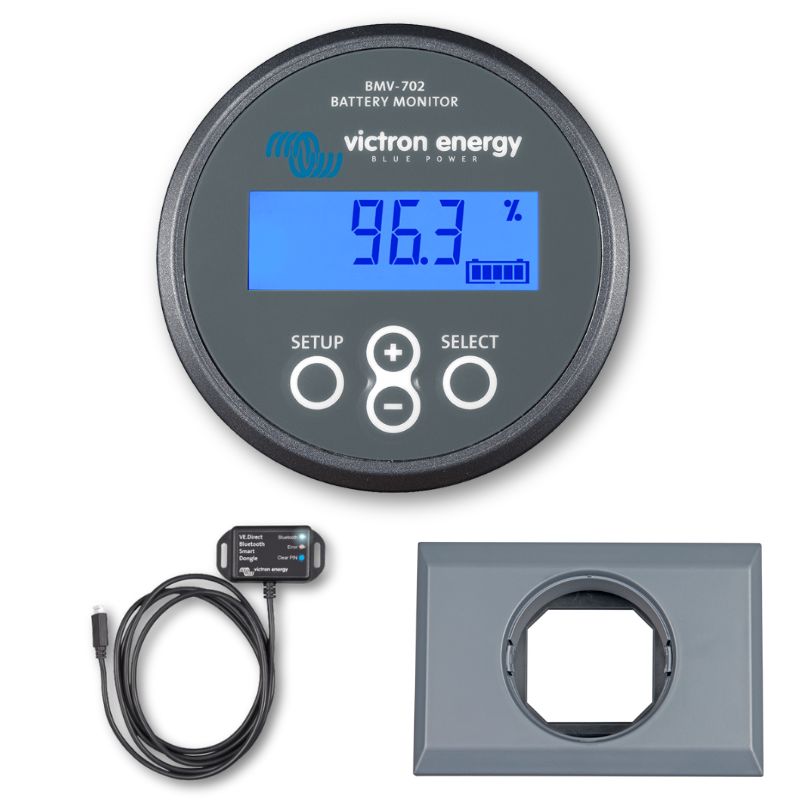

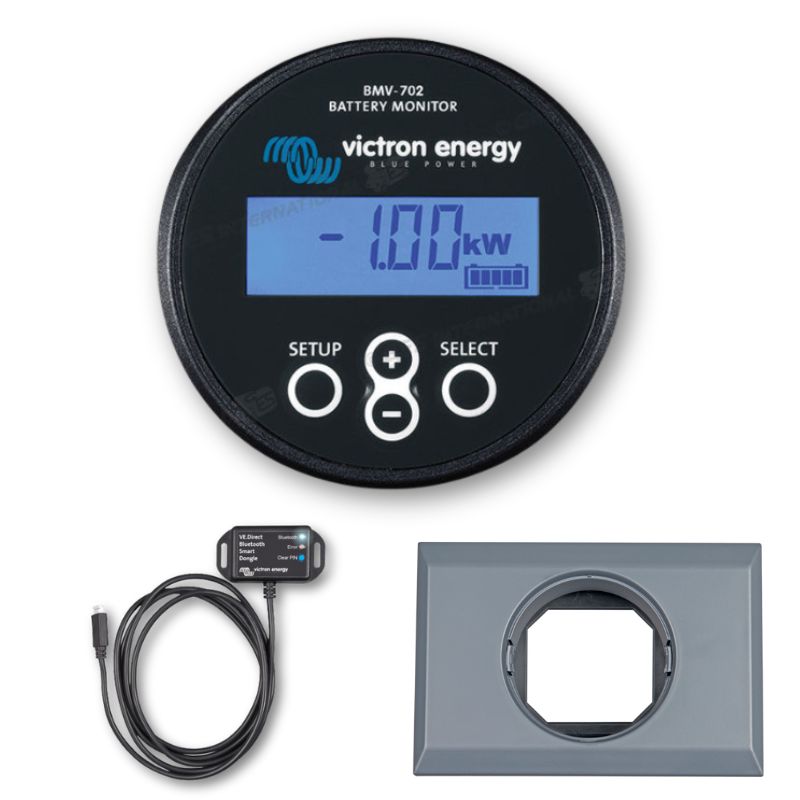

COMPLETA	incluso	inclusa	Bluetooth, USB o dispositivo GX	a incasso su pannello o a vista a parete

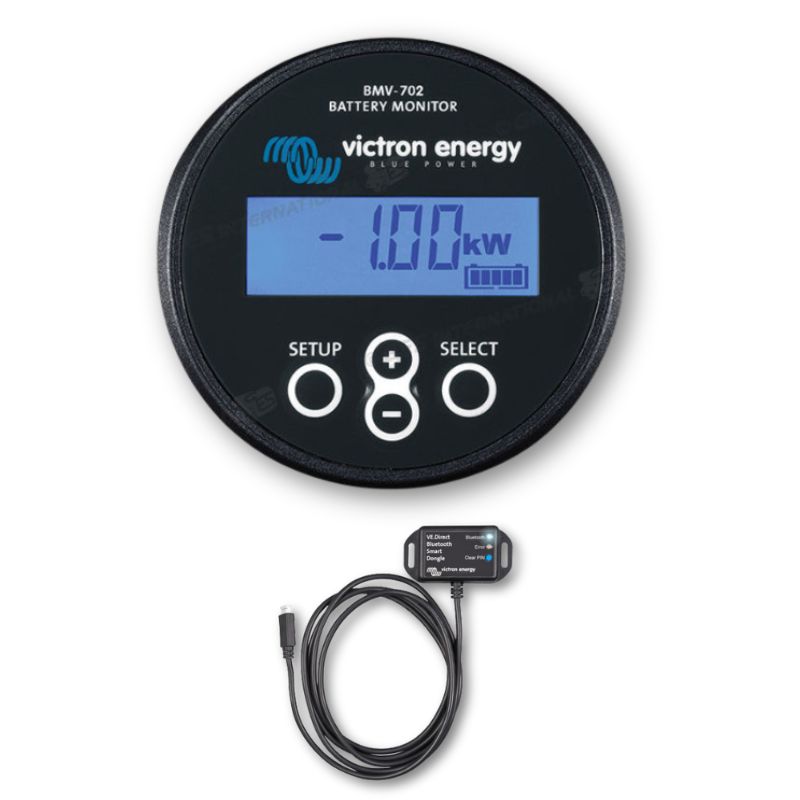

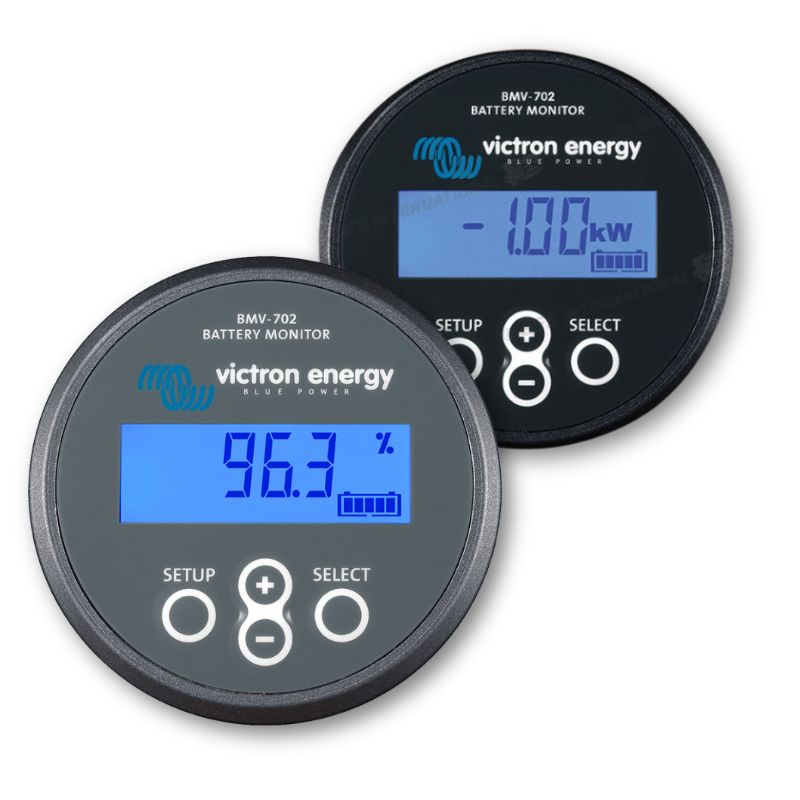

Ogni configurazione si sceglie con unità di testa grigia o nera: cambia solo il colore della scocca, funzioni e dimensioni restano identiche. Tutte includono shunt da 500 A, cavo RJ12 da 10 m, due cavi con fusibile e piastra frontale quadrata. Dongle e carcassa sono accessori originali Victron e non incidono sul funzionamento del monitor. Il dongle è l'unica via per il collegamento Bluetooth. Il sensore di temperatura, l'interfaccia VE.Direct - USB e il cavo VE.Direct per dispositivo GX non sono compresi in nessuna configurazione e si trovano tra gli ACCESSORI PER L'IMPIANTO ELETTRICO.

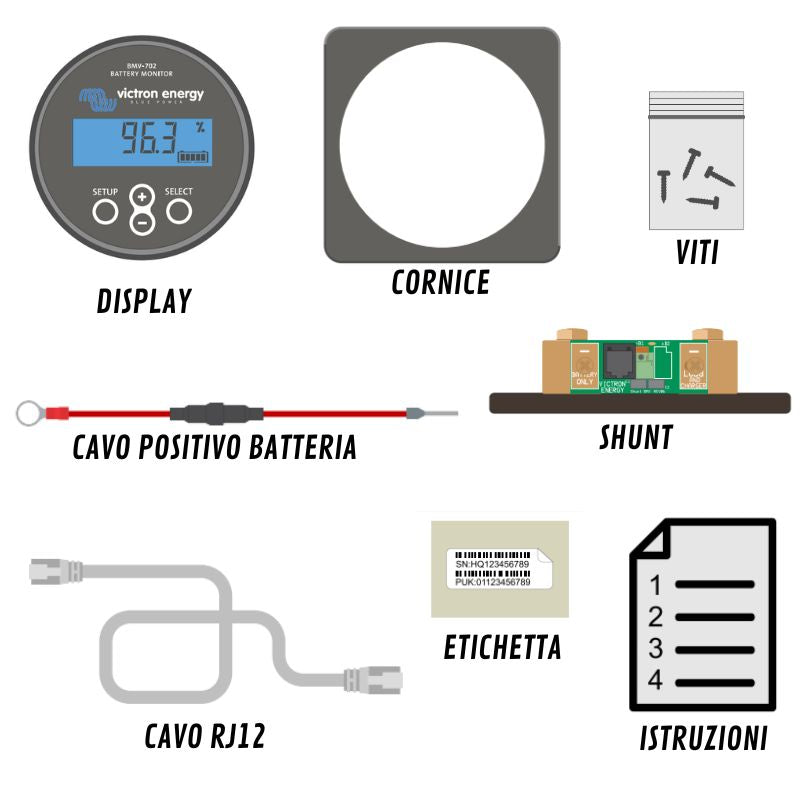

CONTENUTO DELLA CONFEZIONE

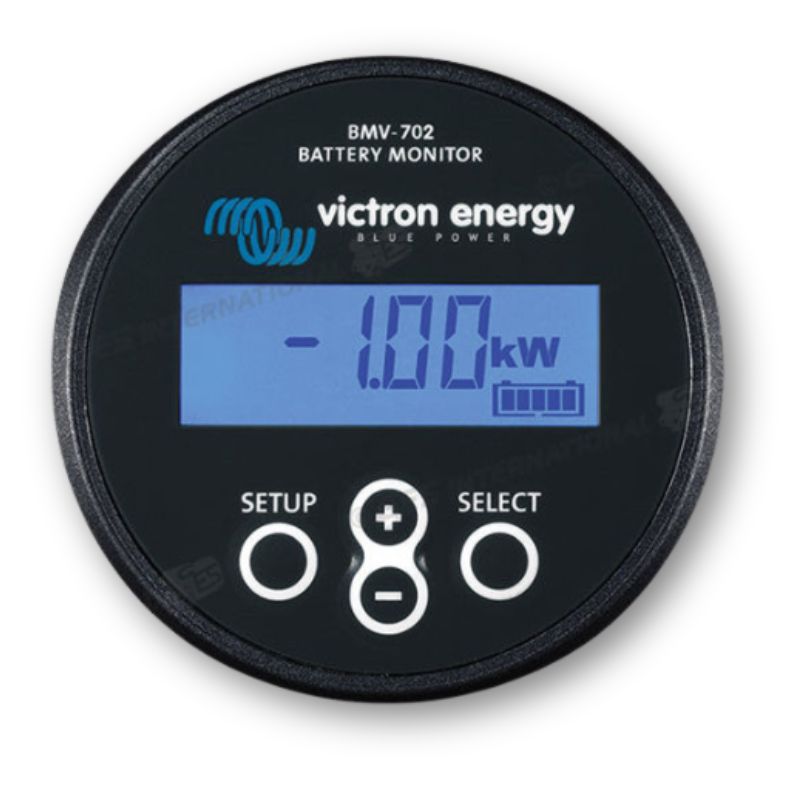

unità di testa BMV-702 con manicotto di raccordo
shunt da 500A / 50mV
due cavi rossi con fusibile da 1A e capocorda ad anello, lunghezza 1,5m
cavo UTP RJ12 da 10m
piastra frontale quadrata con flangia di raccordo
4 viti di fissaggio
guida di installazione rapida
adesivo con numero di serie

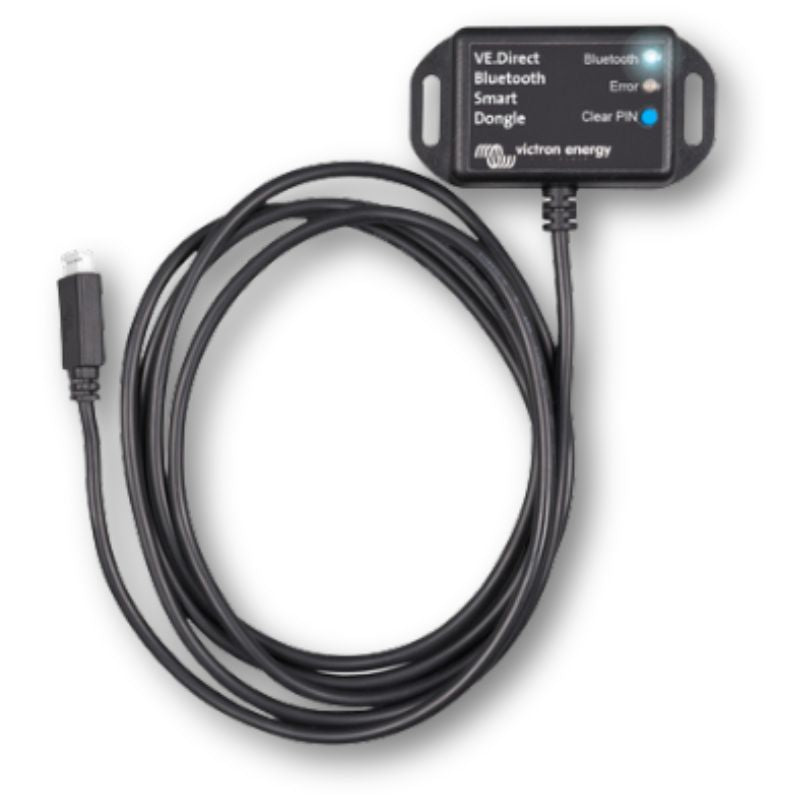

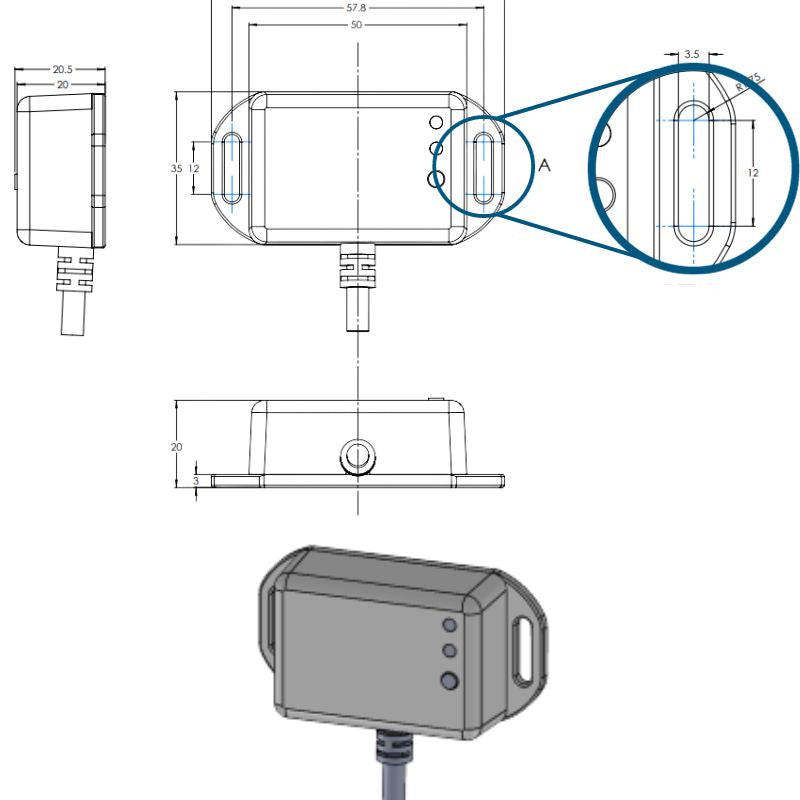

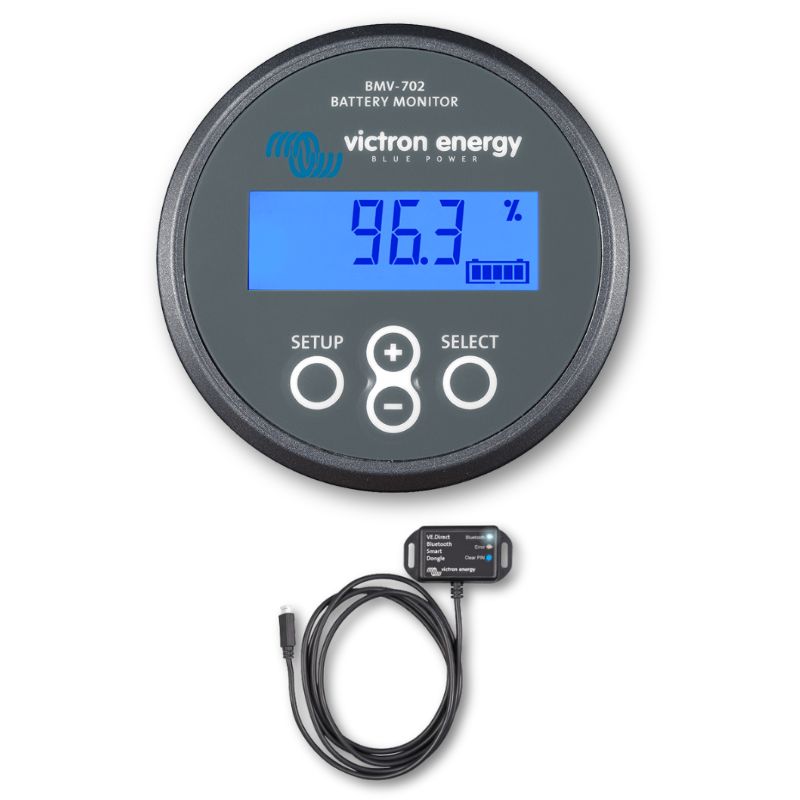

DONGLE VE.DIRECT BLUETOOTH SMART

si innesta nella porta VE.Direct sul retro dell'unità di testa e abilita il collegamento alla app VictronConnect
assorbimento a riposo: 1 mA
assorbimento con connessione Bluetooth attiva: 2,5 mA
lunghezza cavo: 1,5 m
portata in campo aperto: circa 20 m
un solo telefono o tablet per volta può restare connesso al monitor

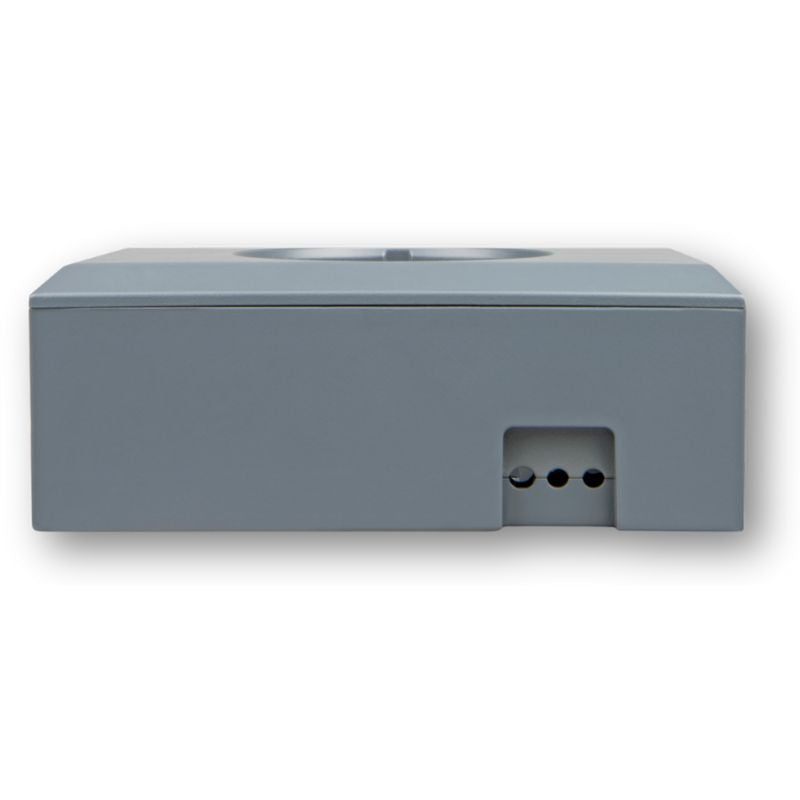

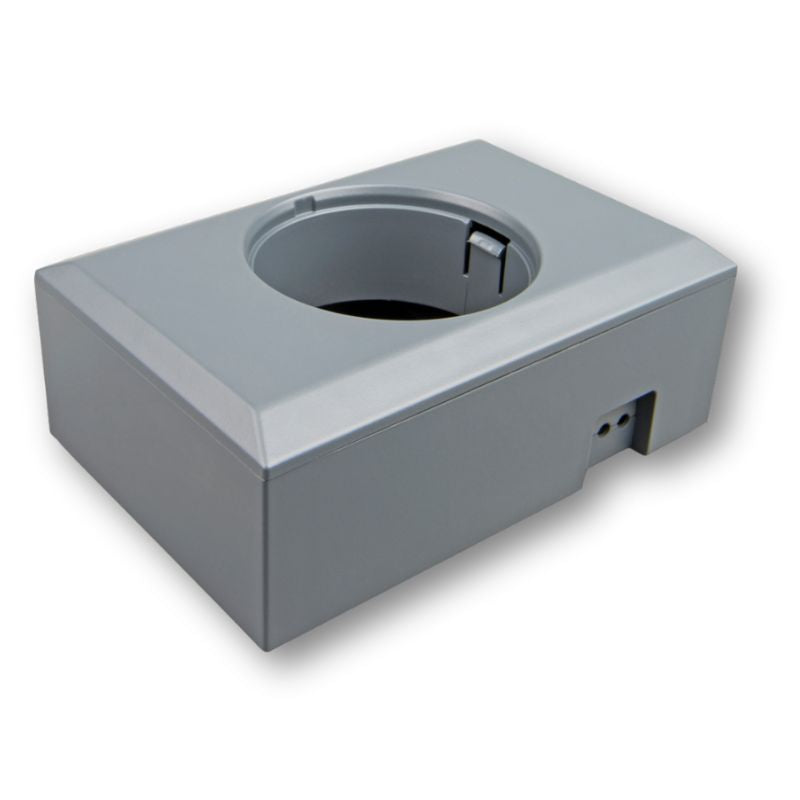

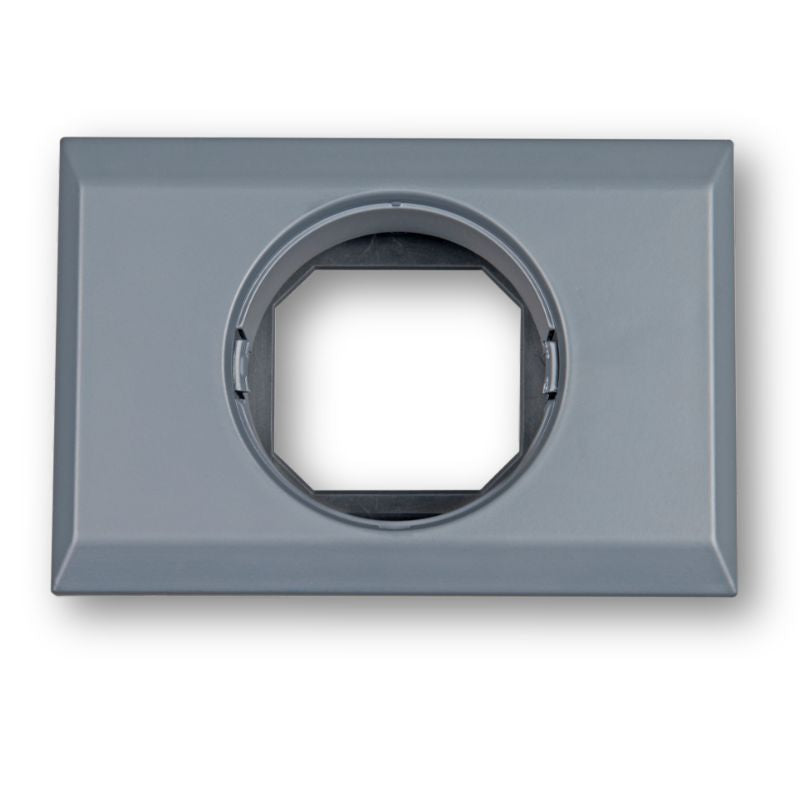

CARCASSA PER MONTAGGIO A PARETE

permette di fissare l'unità di testa a vista sulla parete quando l'incasso a pannello non è praticabile
il display si innesta nella carcassa, che si fissa poi con quattro viti
dimensioni: 88 × 130 × 47 mm
compatibile anche con l'MPPT Control

victron energy montaggio scatola fissaggio

⚠️ REQUISITI INSTALLAZIONE

lo shunt è in classe IP21 e va montato in un luogo asciutto
il negativo di tutti i carichi e di tutte le sorgenti di carica va collegato al lato "LOAD AND CHARGER" dello shunt: un collegamento diretto al negativo della batteria falsa la lettura dello stato di carica
coppia di serraggio massima dei bulloni M10 dello shunt: 21 Nm
capacità della batteria, tensione caricata, stato di carica iniziale e funzione dell'entrata ausiliaria vanno impostati alla prima accensione
il monitoraggio della seconda batteria richiede che anche il suo negativo sia collegato al lato "LOAD AND CHARGER" dello shunt
il monitoraggio della temperatura richiede il sensore dedicato, non incluso: con il sensore collegato i due cavi rossi con fusibile non servono
l'unità di testa è in classe IP55 e non è indicata per il montaggio in esterno
