AUTOTERM - TUBI E ACCESSORI DIFFUSIONE ARIA CALDA
- Prezzo di listino
-
€18,00 - Prezzo di listino
-
- Prezzo scontato
-
€18,00

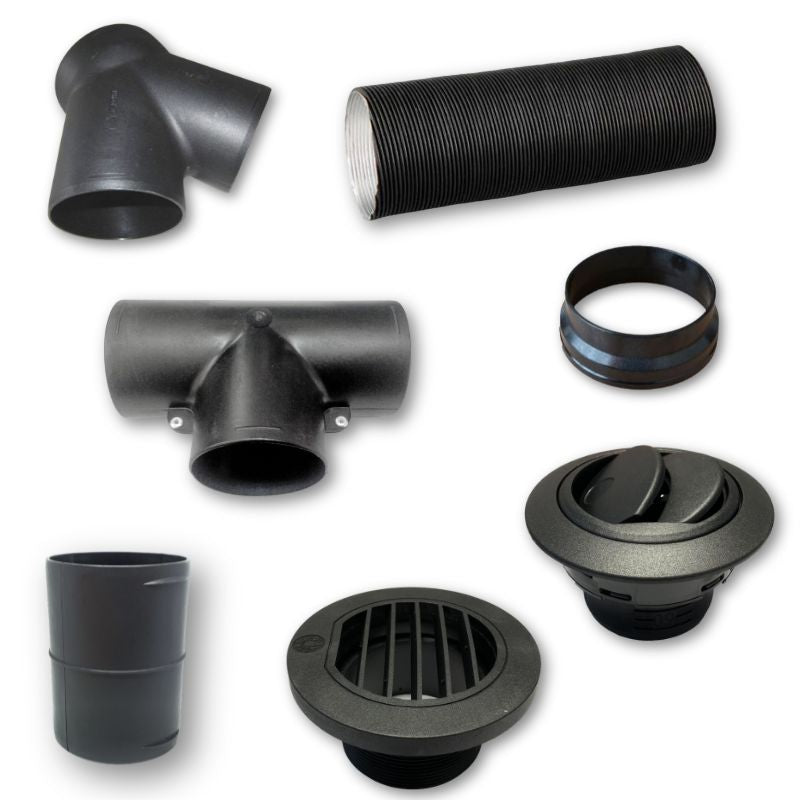

- tubi, raccordi, riduzioni e bocchette per portare l'aria calda prodotta dai RISCALDATORI A GASOLIO nei diversi ambienti del veicolo

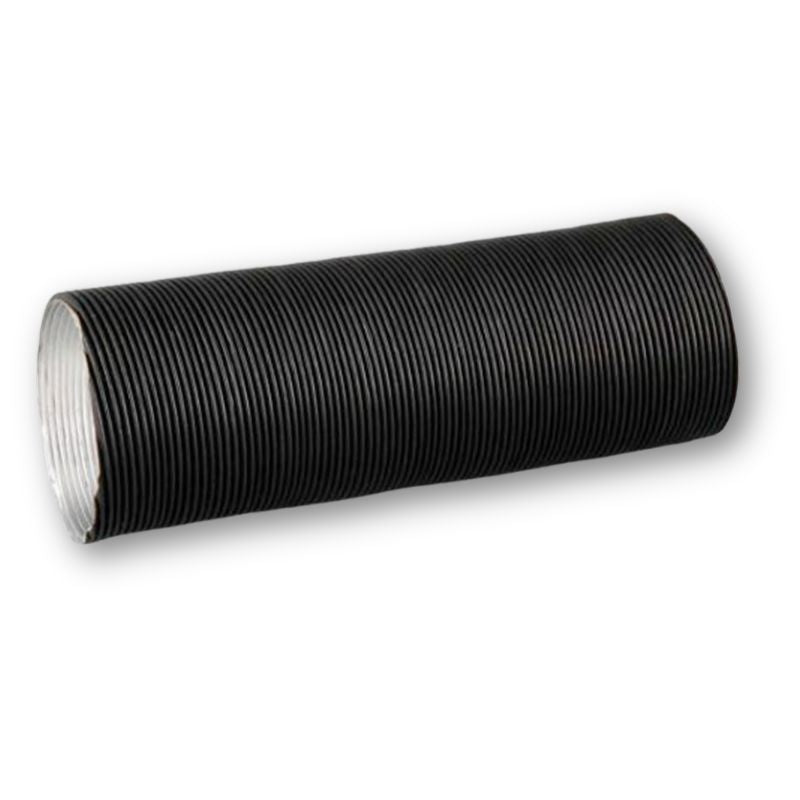

- tubo flessibile in materiale APK: strato interno in alluminio che riflette il calore, strato intermedio in carta che dà corpo al tubo e limita la dispersione, rivestimento esterno in plastica nera di protezione
- tubo fornito al metro nei diametri 60, 75 e 90mm: la lunghezza complessiva si indica in fase d'ordine
- raccordi a Y per sdoppiare una linea in due, raccordi a T per derivare una seconda uscita senza interrompere la principale, manicotto per giuntare due spezzoni di tubo da 60mm
- riduzioni per passare da un diametro all'altro: il punto di partenza dipende dal riscaldatore, AUTOTERM AIR 2D esce con 60mm mentre AUTOTERM AIR 4D esce con 96mm e va ridotto a 90 o 75mm
- bocchette a incasso in due versioni, orientabile a griglia per le zone vicine al riscaldatore e direzionabile richiudibile per quelle più distanti, oltre alle griglie semicircolari con la relativa flangia filettata
- le fascette stringitubo non sono comprese e vanno ordinate a parte
Scheda tecnica
Materiale tubo: alluminio, carta e film plastico (APK)
Fornitura tubo: al metro
Diametri tubo: 60, 75 e 90mm
Materiale raccordi e bocchette: plastica
Colore: nero
Compatibilità: riscaldatori ad aria con attacchi da 60, 75 o 90mm
| Articolo | Impiego |
|---|---|
| TUBO Ø60mm | tratta principale sull'Air 2D e derivazioni verso le bocchette |
| TUBO Ø75mm | tratte intermedie e derivazioni sull'Air 4D |
| TUBO Ø90mm | tratta principale in uscita dall'Air 4D |

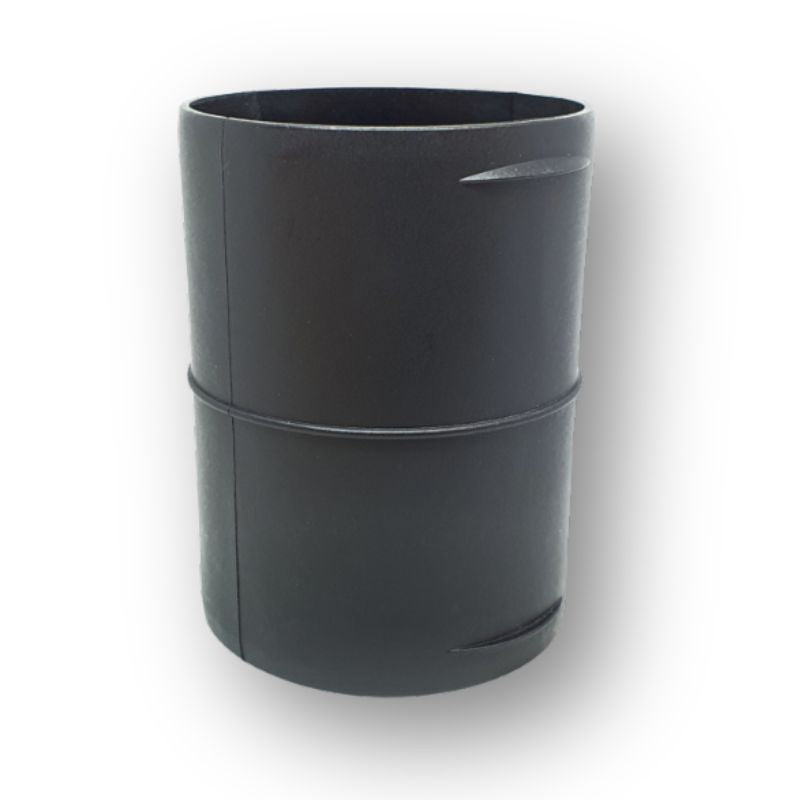

| MANICOTTO Ø60mm | unisce due spezzoni di tubo da 60mm |
| RACCORDO Y 60-60-60mm | sdoppia una linea da 60mm in due uscite da 60mm |

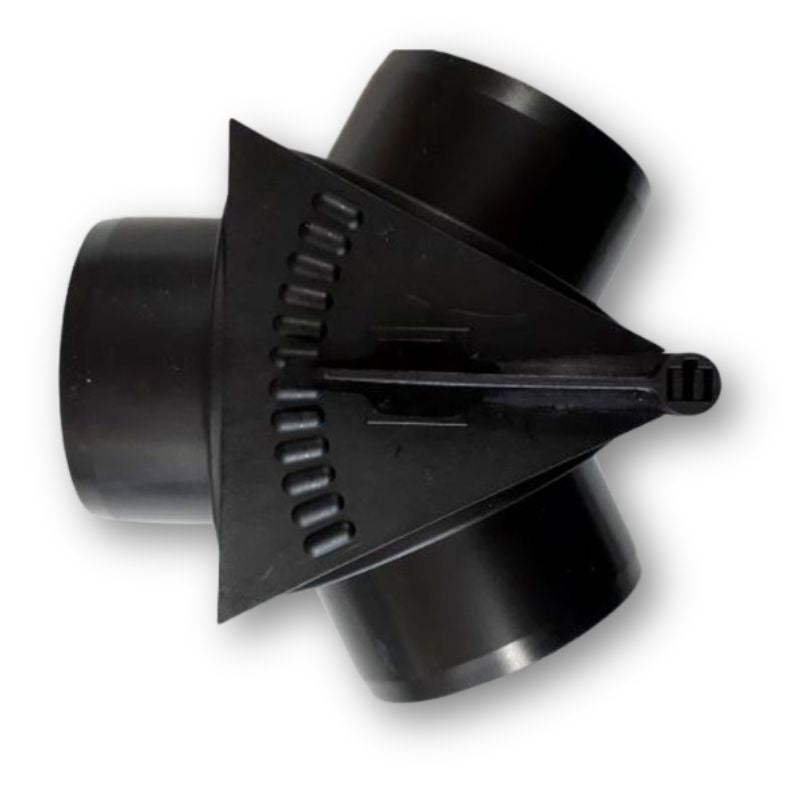

| RACCORDO Y 60-60-60mm DIREZIONABILE | sdoppia una linea da 60mm con aletta interna che ripartisce il flusso tra le due uscite |
| RACCORDO Y 75-60-60mm | ingresso da 75mm e due uscite da 60mm |

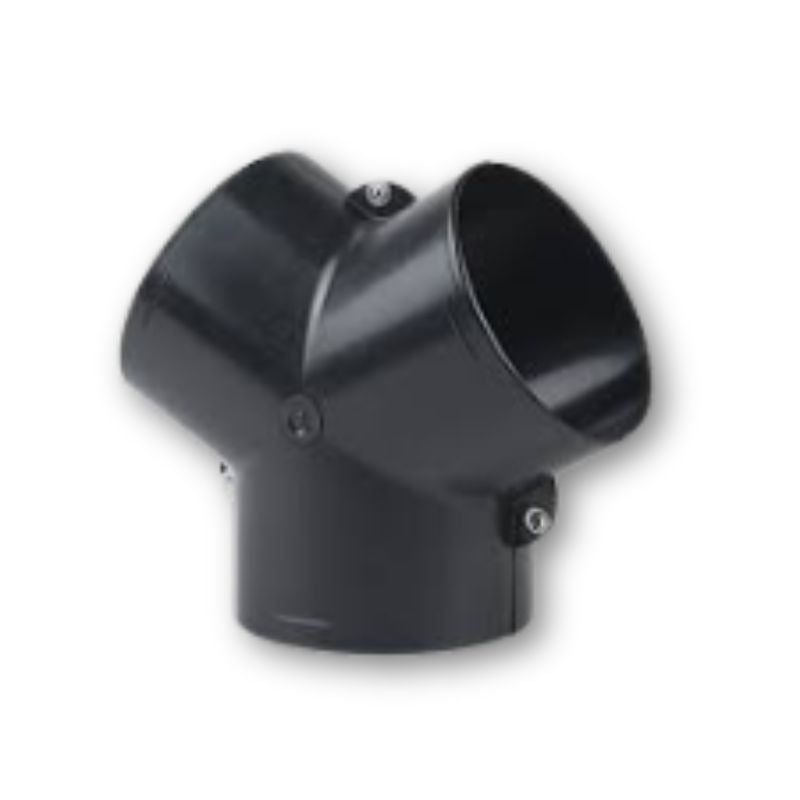

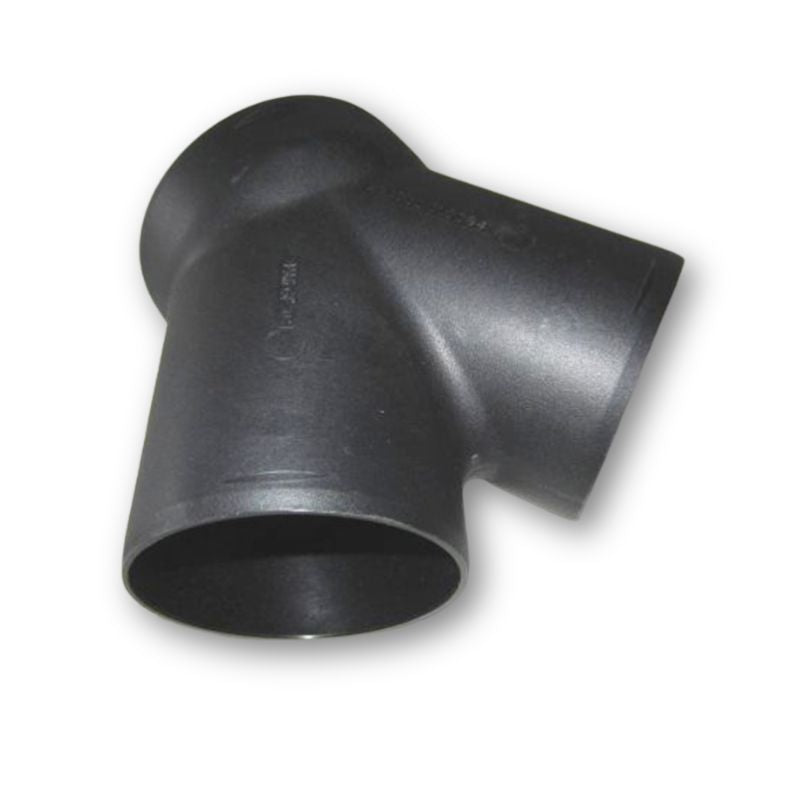

| RACCORDO Y 75-75-75mm | ingresso e due uscite da 75mm, con angolo di derivazione a 120° |

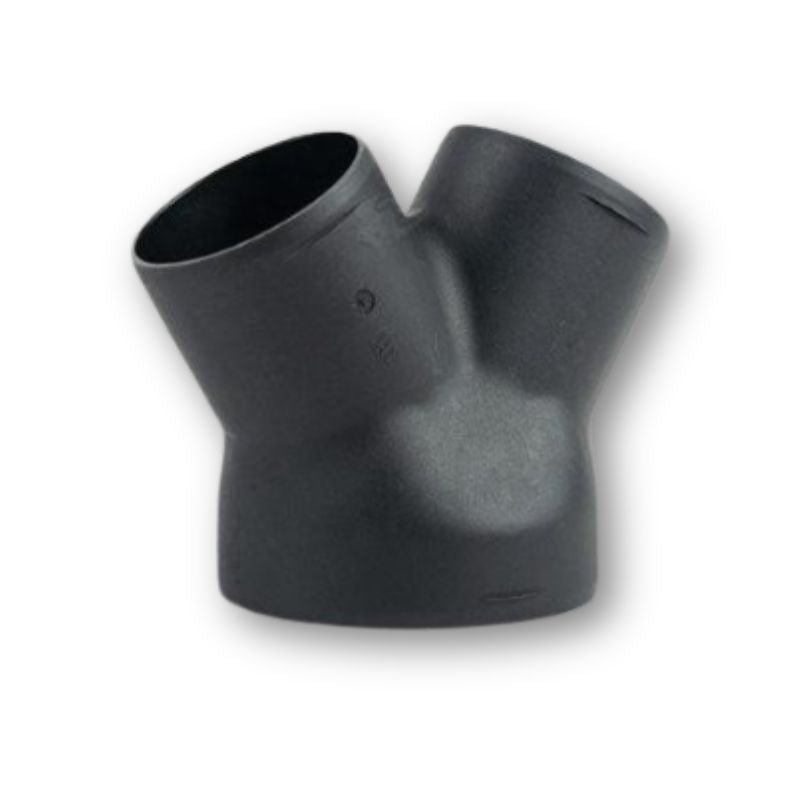

| RACCORDO Y 90-60-60mm | ingresso da 90mm e due uscite da 60mm |
| RACCORDO Y 90-75-75mm | ingresso da 90mm e due uscite da 75mm |

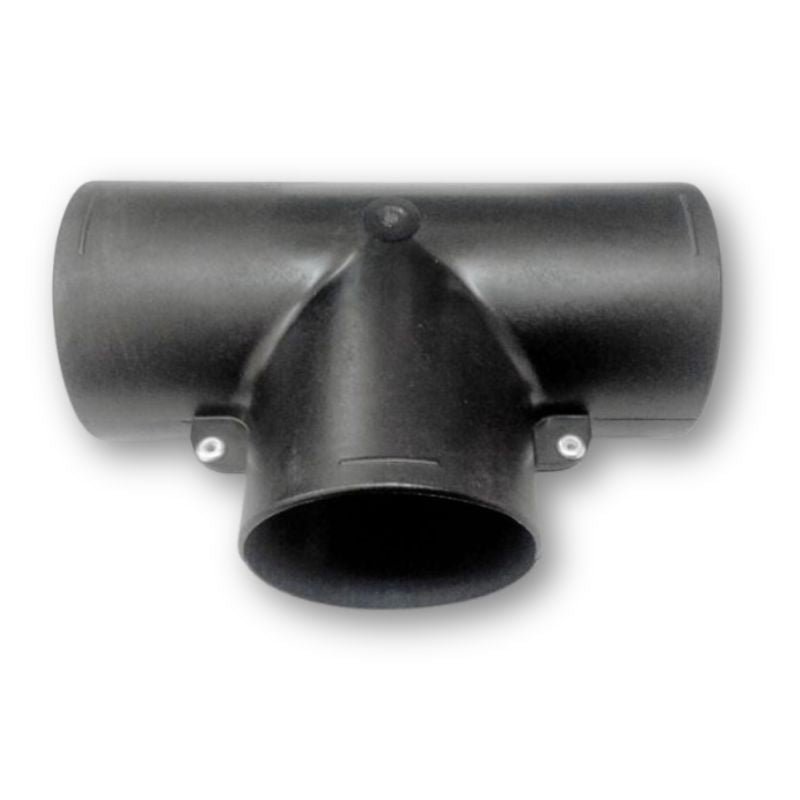

| RACCORDO T Ø60mm | deriva una seconda linea da 60mm senza interrompere quella principale |
| RACCORDO T Ø75mm | deriva una seconda linea da 75mm senza interrompere quella principale |

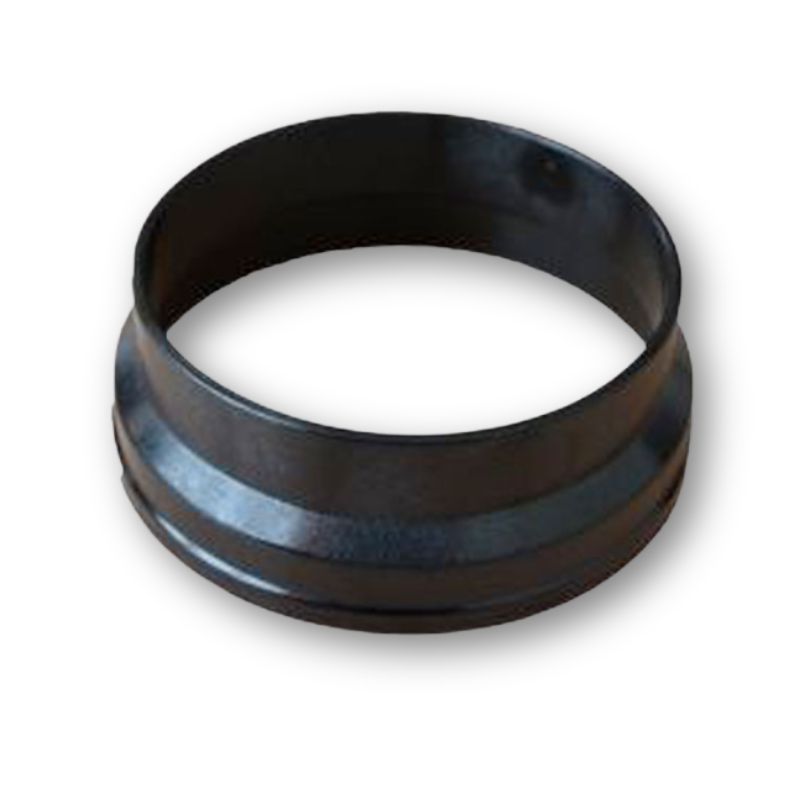

| RIDUZIONE 75-60mm | collega una tratta da 75mm a una da 60mm |
| RIDUZIONE 90-75mm | collega una tratta da 90mm a una da 75mm |

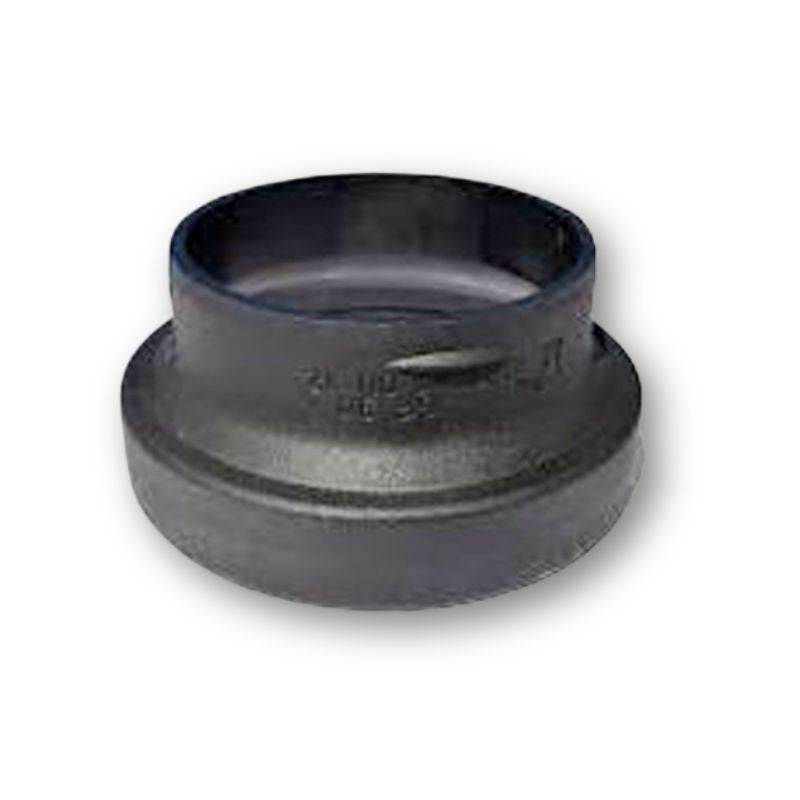

| RIDUZIONE 96-75mm | collega l'uscita da 96mm dell'Air 4D a una tratta da 75mm |
| RIDUZIONE 96-90mm | collega l'uscita da 96mm dell'Air 4D a una tratta da 90mm |

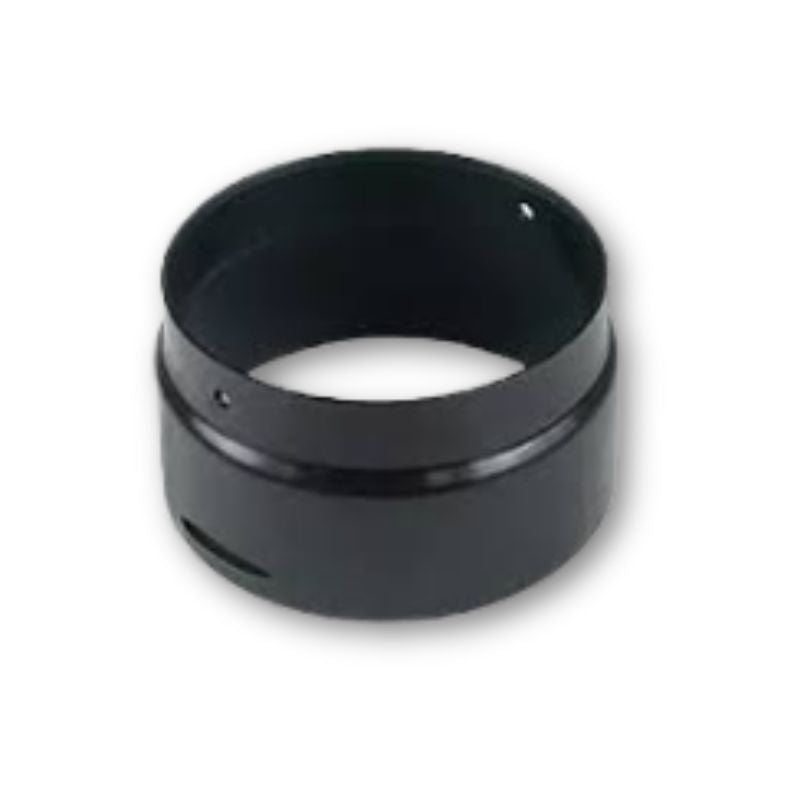

| ADATTATORE ASPIRAZIONE 80-90mm | collega l'aspirazione da 80mm dell'Air 4D a un tubo da 90mm |

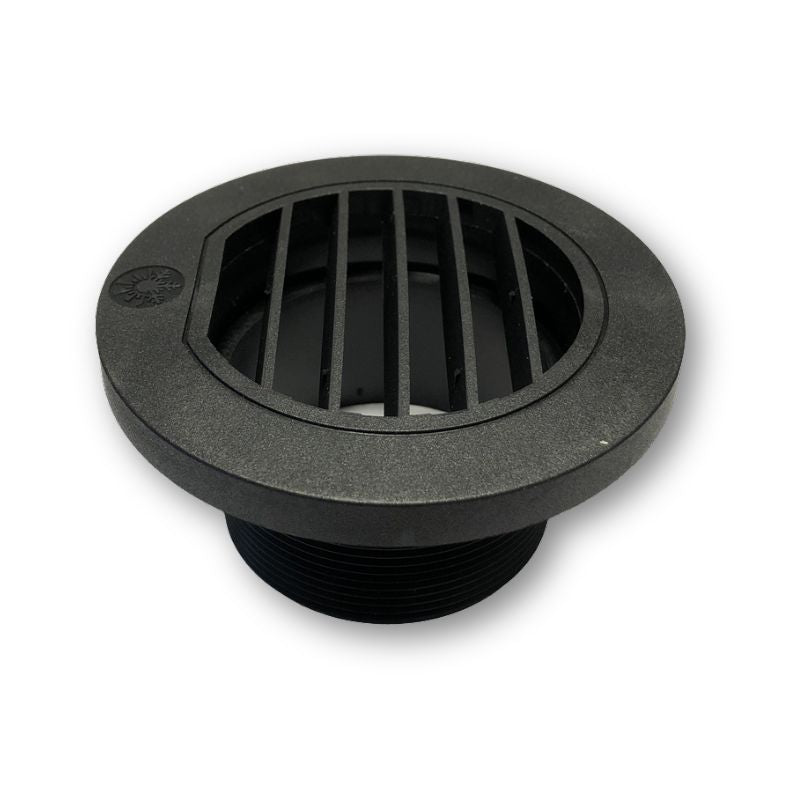

| BOCCHETTA ORIENTABILE Ø60mm | griglia a lamelle sempre aperta, per le zone vicine al riscaldatore |

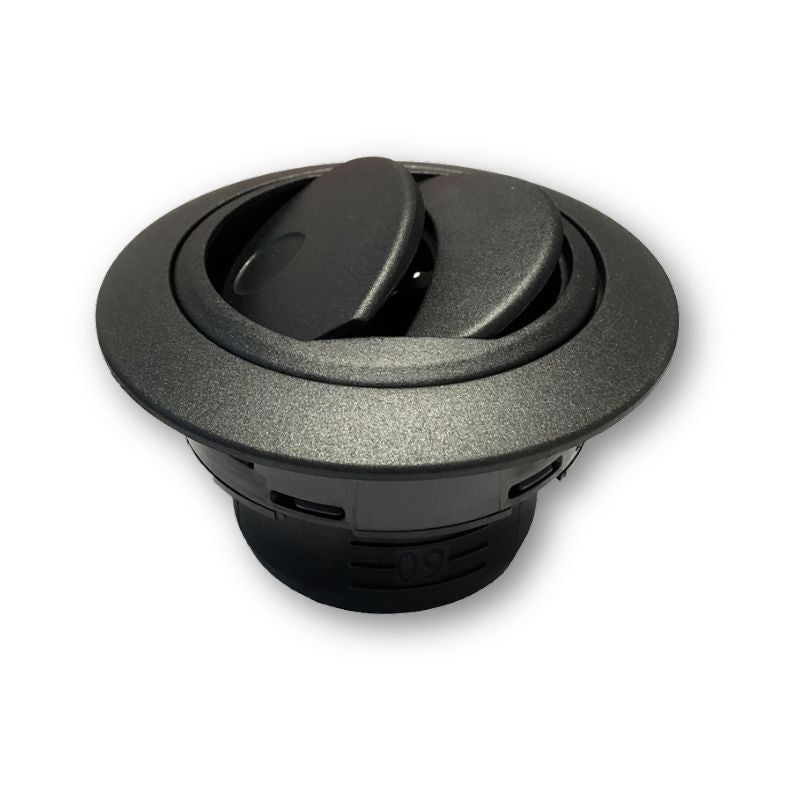

| BOCCHETTA DIREZIONABILE Ø60mm | deflettore orientabile e richiudibile, per le zone più distanti |
| BOCCHETTA ORIENTABILE Ø75mm | griglia a lamelle sempre aperta, per le zone vicine al riscaldatore |

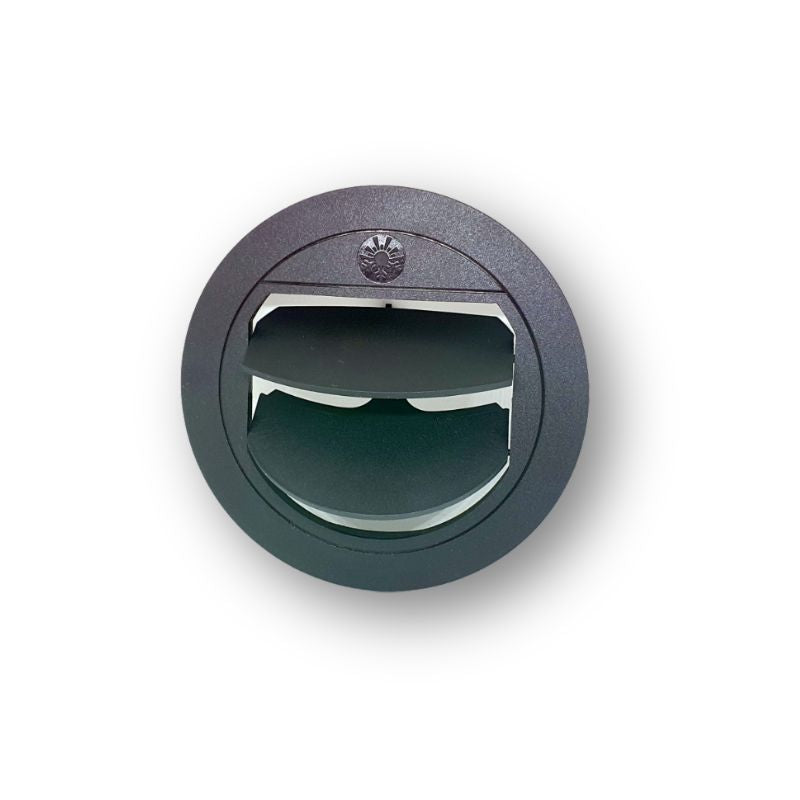

| BOCCHETTA DIREZIONABILE Ø75mm | deflettore orientabile e richiudibile, per le zone più distanti |
| GRIGLIA SEMICIRCOLARE Ø60mm | sola parte esterna regolabile, si monta sulla flangia delle bocchette da 60mm già installate |
| GRIGLIA SEMICIRCOLARE Ø90/75mm | terminale regolabile per le uscite dell'Air 4D, da abbinare alla flangia filettata |
| FLANGIA FILETTATA Ø90mm | alloggia la griglia semicircolare Ø90/75mm sull'Air 4D |
Nei raccordi a Y il primo diametro indica l'ingresso e i due successivi le uscite. Nelle riduzioni il primo numero è il lato di diametro maggiore.
L'Air 2D ha uscita dell'aria calda da 60mm. L'Air 4D ha uscita da 96mm e aspirazione da 80mm: sulla mandata serve quindi una riduzione 96-90 o 96-75 prima del primo tratto di tubo, mentre sull'aspirazione l'adattatore 80-90 permette di collegare un tubo da 90mm.
La flangia filettata da 90mm e la griglia semicircolare Ø90/75mm sono due articoli distinti e vanno ordinati separatamente. La griglia semicircolare da 60mm è invece la sola parte esterna e sostituisce il frontale delle bocchette da 60mm sfruttando la flangia già installata.
Ogni derivazione ripartisce la portata tra le uscite: numero di bocchette e lunghezza del percorso vanno rapportati alla potenza del riscaldatore.
- la bocchetta direzionabile è richiudibile e non è idonea come uscita principale dell'impianto
- va montata sulle derivazioni secondarie, dove la chiusura non blocca il flusso d'aria complessivo
- sulla linea principale va usata la versione orientabile, che resta sempre aperta
TUBO Ø60mm
TUBO Ø75mm
TUBO Ø90mm
MANICOTTO Ø60mm
RACCORDO Y 60-60-60mm
RACCORDO Y 60-60-60mm DIREZIONABILE
RACCORDO Y 75-60-60mm
RACCORDO Y 75-75-75mm
RACCORDO Y 90-60-60mm
RACCORDO Y 90-75-75mm
RACCORDO T Ø60mm
RACCORDO T Ø75mm
RIDUZIONE 75-60mm
RIDUZIONE 90-75mm
RIDUZIONE 96-75mm
RIDUZIONE 96-90mm
ADATTATORE ASPIRAZIONE 80-90mm
BOCCHETTA ORIENTABILE Ø60mm
BOCCHETTA DIREZIONABILE Ø60mm
BOCCHETTA ORIENTABILE Ø75mm
BOCCHETTA DIREZIONABILE Ø75mm
GRIGLIA SEMICIRCOLARE Ø60mm
GRIGLIA SEMICIRCOLARE Ø90/75mm
FLANGIA FILETTATA Ø90mm
